Terremoto: nessun danno in Toscana

SHAKEMOVIE: propagazione delle onde sismiche di Mw 6 5 in Italia Centrale

Sequenza sismica riattivata in Italia centrale. Partite per l'Umbria unità cinofile


VIDEO — Non si registrano danni in Toscana dovuti alla scossa di terremoto di magnitudo 6.5 che questa mattina ha avuto come epicentro l'area di Norcia e Ussita, in Umbria.Dopo l’evento di questa mattina, 30 ottobre alle 07:40 ora italiana di magnitudo M 6.5, sono stati localizzaticirca 200 eventi sismicinella zona al confine tra Marche e Umbria. L’area interessata dalle repliche (aftershocks) del terremoto di questa mattina comprende un settore che si estende per circa 30 km, da Accumoli a sud fino a Visso a nord. Riprende, quindi, la parte settentrionale del sistema di faglie che si era attivato con il terremoto del 24 agosto e interessa anche la parte meridionale della struttura attivata il 26 ottobre. Alle ore 16:00 sono più di 118quellidi magnitudo compresa tra 3 e 4 e15 i terremoti di magnitudo compresa tra 4 e 5 localizzati dalla Rete Sismica Nazionale dell’Istituto Nazionale di Geofisica e Vulcanologia (INGV) dopo il forte terremoto di stamattina. Fino ad ora il terremoto di questa mattina risulta l’evento più forte della sequenza iniziata con il terremoto del 24 agosto di magnitudo 6.0.

Immagine incorporata 1

L’area interessata dall’evento di questa mattina alle ore 07:40 di magnitudo 6.5 (l’epicentro è la stella rossa). Meccanismo focale del terremoto di questa mattina alle ore 7.40. Il simbolo rosso e bianco indica il tipo di geometria e movimento della faglia responsabile del terremoto. La stella rossa è l’epicentro del terremoto e i triangoli rossi sono le stazioni sismiche usate nel calcolo. La magnitudo momento Mw è pari a 6.5.

Immagine incorporata 3

In mappa la situazione complessiva di tutta la sequenza iniziata il 24 agosto 2016.

Immagine incorporata 2

La faglia responsabile

Il meccanismo focale del terremoto di questa mattina è del tutto simile a quelli dei terremoti precedenti della sequenza, mostrando delle faglie orientate in senso SSE-NNO. L’analisi delle repliche e dei dati geodetici permetterà di risolvere l’ambiguità tra i piani e capire in che rapporto sta questo evento con quelli precedenti.

Immagine incorporata 3

In questa mappa vengono rappresentati gli epicentri dei terremoti del 30 ottobre 2016 (sismicità aggiornata alle ore 13.00). La scossa di magnitudo 6.5 del 30 ottobre alle 07:40 è indicata con una stella rossa. Gli epicentri occupano un’area estesa circa 30 km in direzione NO-SE e circa 18 km in direzione NE-SO. Vengono inoltre indicate le prime segnalazioni di fagliazione superficiale (area evidenziata in blu).

Immagine incorporata 4

Nella figura viene rappresentata una sezione geologica (indicata nella mappa con una linea blu) fra Norcia e Monte Vettore, con la proiezione dell’ipocentro del terremoto di magnitudo 6.5 e l’ipotetico prolungamento del piano di faglia in superficie secondo l’inclinazione (dip) indicata dal meccanismo focale (~47°). L’intersezione del piano di rottura con la superficie si colloca in corrispondenza della zona del sistema di faglia del Monte Vettore-Monte Bove che viene ragionevolmente indicato come il sistema responsabile di quest’ultima sequenza sismica.

La sismicità storica dell’area

Riguardo alla sismicità storica della regione, valgono le considerazioni fatte per i terremoti precedenti. Il terremoto di stamattina (30 ottobre 2016, ore 7.40 italiane), localizzato nella zona a cavallo tra le province di Perugia e di Macerata, ha interessato l’area già colpita dalle scosse del 24 agosto e 26 ottobre 2016. L’area interessata dalla sequenza diventa così più ampia estendendosi da Leonessa fino alla provincia di Ancona. Le località più importanti dell’area vicino all’epicentro del 30 ottobre sono i Comuni di Norcia, Visso, Ussita, Castelsantangelo sul Nera e Pieve Torina, tutti comuni caratterizzati da valori di pericolosità sismica alta e molto alta.

La storia sismica dell’area (eventi con I≥5.5 MCS) è piuttosto povera e non risale oltre i primi del Settecento. La povertà delle conoscenze è tipica delle zone montane e poco abitate, cui la storiografia ufficiale dedica poca attenzione perché in genere più concentrata sugli avvenimenti riguardanti le città, quali centri del potere politico, culturale e economico.

Immagine incorporata 5

I terremoti storici estratti dal Catalogo Parametrico dei Terremoti Italiani (CPTI15) nell’area della sequenza (la stella bianca è l’evento del 30 ottobre, M 6.5). Secondo il catalogo sismico CPTI15, diversi terremoti hanno più volte devastato Norcia, Visso e tutte le località che ricadono nell’area nursina (DBMI15). Il terremoto più antico risale al dicembre 1328 (Mw 6.5) ed ebbe effetti valutati al grado 9-10 MCS a Norcia e di 9 MCS a Visso. Un altro evento importante è quello del 12 maggio 1730 (Valnerina, Mw 6.0) che ebbe effetti del grado 9 a Norcia, danneggiando diffusamente tutta l’area tra Visso e Leonessa, nel reatino. Vanno ricordati anche il terremoto del 27 giugno 1719 (Mw 5.6) sempre nei pressi di Preci, dove raggiunse effetti di grado 8 MCS, e quello del 22 agosto 1859 con intensità a Norcia pari al 8-9 grado. Ma il terremoto più importante dell’area della Valnerina è quello del 14 gennaio 1703 (Mw 6.9), un evento catastrofico che devastò decine di paesi nell’Appennino umbro-reatino e fece danni più lievi ma diffusi anche a Roma. Norcia venne rasa al suolo, come Cittareale, Accumoli, Antrodoco e molte altre località tra la Valnerina e il reatino. Infine il terremoto del 19 settembre 1979 (Mw 5.8), l’ultimo fra quelli significativi della Valnerina, causò a Norcia danni gravi (8 MCS), ed effetti di grado 7 MCS a Preci e a Visso, e di 6-7 sia a Ussita che a Castelsantangelo sul Nera. Per quanto riguarda la sismicità recente, si ricorda come l’area interessata sia ubicata tra la zona attivata con la sequenza sismica del 1997 in Umbria-Marche e a sud quella dell’Aquila del 2009.

Il sistema di protezione civile della Toscana si è immediatamente attivato per valutare i danni sul territorio regionale ed inviare soccorsi nella aree più colpite. Dalla Direzione di controllo e comando della Protezione civile nazionale è arrivata la richiesta di invio di unità cinofile per la ricerca di persone sotto le macerie. Sono partite dalla Toscana tre unità cinfofile complete (ciascuna unità è composta da un cane addestrato accompagnato da due assistenti).

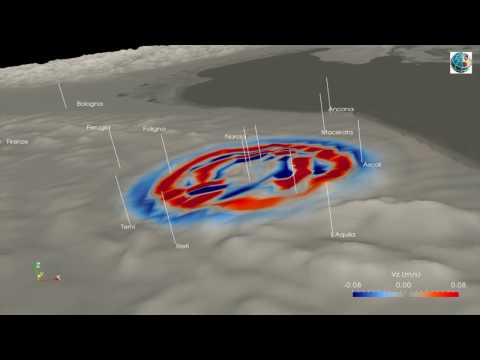

L’Istituto Nazionale di Geofisica e Vulcanologia (INGV) ha realizzato il video dell’animazione della propagazione sulla superficie terrestre delle onde sismiche generate dal terremoto di Mw 6.5 delle ore 07.40 del 30 ottobre 2016 che ha coinvolto l’Italia Centrale. ’animazione è necessariamente preliminare in quanto saranno noti solo nei prossimi giorni i dettagli del processo di rottura che, per eventi di questa magnitudo, sono fondamentali per un’accurata simulazione della propagazione delle onde. Una volta analizzati saranno inclusi in un’animazione a più alta risoluzione. La scala dei colori è otto volte superiore allo shakemovie realizzato per il terremoto di 24 agosto 2016Le onde di colore blu indicano che il suolo si sta muovendo velocemente verso il basso, quelle di colore rosso indicano che il suolo si sta muovendo verso l’alto. L’intensità del colore è maggiore per spostamenti verticali più veloci. Ogni secondo dell’animazione rappresenta un secondo in tempo reale. Sono rappresentati i primi 2 minuti a partire dall’origine dell’evento sismico. Non si tratta di un’animazione artistica ma della soluzione delle equazioni che descrivono il processo di propagazione. La velocità e l’ampiezza delle onde sismiche dipendono dalle caratteristiche della sorgente sismica, dal tipo di suolo che attraversano e anche dalla topografia. Esse, quindi, non si propagano in maniera uniforme nello spazio e, di conseguenza, luoghi posti alla stessa distanza dall’epicentro risentono del terremoto in maniera completamente diversa. In questo caso si osserva, ad esempio, che le onde si sono propagate con maggiore intensità e più a lungo verso le regioni adriatiche, verso il Lazio e la Toscana meridionale.

Immagine incorporata 2

Per migliorare la visualizzazione delle onde lontano dall’epicentro, la scala dei colori è saturata a 0.08 m/s: tutti i valori superiori a 0.08 o inferiori a -0.08 hanno lo stesso coloro rosso scuro – blu scuro, rispettivamente.

Redazione Nove da Firenze
